DH-GSTN5300/50F剩余電流式電氣火災監控探測器

作者:億杰消防 發布時間 2018-08-06 17:26



　　DH-GSTN5300/50F剩余電流式電氣火災監控探測器：分體式單路探測器，液晶顯示，包含處理模塊和零序電流互感器兩部分，適合于額定電流為2000A以內銅排線路的剩余電流檢測。



　　一、DH-GSTN5300/3剩余電流式電氣火災監控探測器產品概述



　　剩余電流式電氣火災監控探測器為分體式單路探測器，與海灣的GST-DH9000電氣火災監控設備等構成電氣火災監控報警系統，適用于對各級保護對象的配電室低壓輸出側或配電柜、總配電箱、一二級配電箱等處供電線路的剩余電流的實時監測。

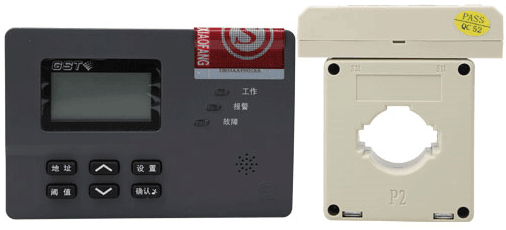

　　DH-GSTN5300/3探測器由信號處理模塊和剩余電流傳感器兩部分構成，其中信號處理模塊可面板嵌入式安裝也可導軌安裝。剩余電流傳感器為閉口方孔型。



　　二、DH-GSTN5300/3剩余電流式電氣火災監控探測器產品規格



　　表1



　　型號：DH-GSTN5300/3



　　工作電壓：總線24V，無極性



　　工作電流：＜DC3mA



　　剩余電流報警設定值：50mA到1000mA(步進1mA)



　　主回路：電流0A~2000A多種規格可選，電壓＜AC660V



　　報警響應時間：≤30s



　　輸出觸點容量：2A/30VDC



　　使用環境：溫度：-10℃~+60℃相對濕度≤95%，不凝露海拔小于3000m



　　外殼防護等級：IP30



　　總線通信：地址采用電子編碼器編碼方式，占1個編碼點((1~242)



　　殼體材料和顏色：信號處理模塊：阻燃ABSPANTONECOOLGRAY10C；傳感器：ABS，象牙白



　　外形尺寸：信號處理模塊：144mm×96mm×46mm



　　傳感器：參見表2



　　執行標準：GB14287.2-2005



　　表2



　　傳感器型號：GSTZCT-3



　　--大主回路電流：63A



　　穿線孔徑(mm)：閉口、圓孔Φ31



　　說明：適用電纜



　　三、DH-GSTN5300/3探測器信號處理模塊外形示意圖
