GST-DH9000/G立柜式電氣火災監控設備
作者:admin 點擊:
次
發布時間 2014-02-11 21:34
一、GST-DH9000/G電氣火災監控設備產品規格
1、液晶屏規格：320×240點，5.4寸單色液晶。
2、電氣火災監控設備容量： GST-DH9000G--大12路總線，每路總線可帶128個電氣火災探測器。
3、線制： 電氣火災監控設備與漏電探測器采用無極性信號二總線連接。
4、使用環境：
溫度：0℃~+40℃
相對濕度≤95% ，不結露
5、電源：
主電：交流220V 電壓變化范圍 ＋10%～－15%。
備電：DC24V密封鉛酸蓄電池。
6、功耗： GST-DH9000G：--大150W。
7、外形尺寸：GST-DH9000G：550mm×460mm×1715mm
二、GST-DH9000/G立柜式電氣火災監控設備結構與安裝

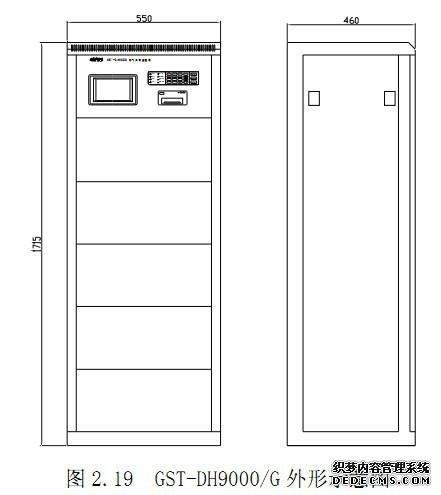

GST-DH9000G電氣火災監控設備結構與安裝圖
三、GST-DH9000/G立柜式電氣火災監控設備接線

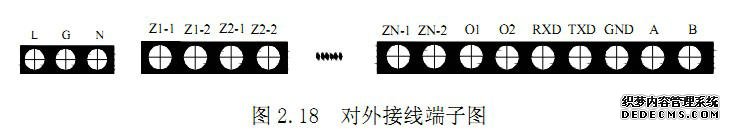

電氣火災監控設備外接端子說明如圖 2.18所示。
GST-DH9000壁掛式電氣火災監控設備接線端子圖
L、G、N：交流 220V接線端子及交流接地端子； ZN-1、ZN-2（N：回路號）：探測器總線（無極性）；
O1、O2：報警信號輸出，常開觸點，報警時閉合，觸點容量 DC24V/1A；
RXD、TXD、GND：標準 RS232接口，連接 CRT系統的接線端子；
A、B：標準 RS485接口，電氣火災監控設備聯網的通訊總線端子。
四、GST-DH9000/G立柜式電氣火災監控設備布線要求
1.探測器總線接口：采用阻燃RVS雙絞線，截面積≥1.0 mm2；長度〈1200米；
2.報警信號輸出接口：采用阻燃BV線，截面積≥1.0 mm2；
3.RS232接口：隨主機提供，長度＜30m；
4.電氣火災監控設備聯網485接口：采用阻燃RVVPS雙絞線，截面積≥1.0 mm2；長度＜1000米。
