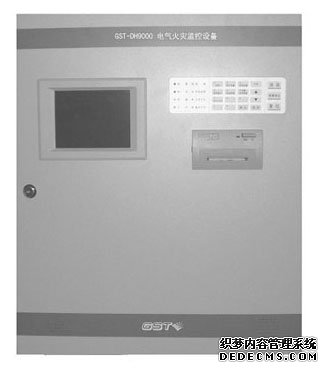

GST-DH9000壁掛式電氣火災監控設備
作者:admin 點擊:
次
發布時間 2014-02-15 22:12
一、GST-DH9000電氣火災監控設備產品規格
1、液晶屏規格：320×240點，5.4寸單色液晶。
2、電氣火災監控設備容量： GST-DH9000--大4路總線，每路總線可帶128個電氣火災探測器。
3、線制：電氣火災監控設備與漏電探測器采用無極性信號二總線連接。
4、使用環境：
溫度：0℃~+40℃
相對濕度≤95% ，不結露
5、電源：
主電：交流220V 電壓變化范圍 ＋10%～－15%。
備電：DC24V密封鉛酸蓄電池。
6、功耗：
GST-DH9000B：--大80W。
GST-DH9000G：--大150W。
7、外形尺寸：500mm×170mm×600mm

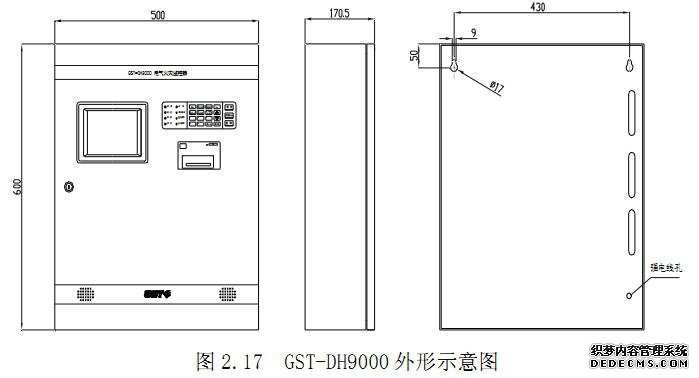

二、GST-DH9000壁掛式電氣火災監控設備結構與安裝
GST-DH9000壁掛式電氣火災監控設備結構與安裝
三、GST-DH9000壁掛式電氣火災監控設備接線

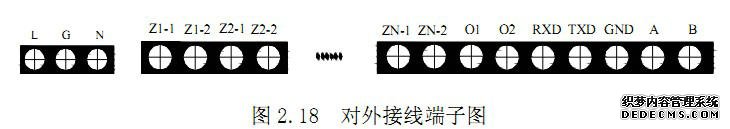

電氣火災監控設備外接端子說明如圖 2.18所示。
GST-DH9000壁掛式電氣火災監控設備接線端子圖
L、G、N：交流 220V接線端子及交流接地端子； ZN-1、ZN-2（N：回路號）：探測器總線（無極性）；
O1、O2：報警信號輸出，常開觸點，報警時閉合，觸點容量 DC24V/1A；
RXD、TXD、GND：標準 RS232接口，連接 CRT系統的接線端子；
A、B：標準 RS485接口，電氣火災監控設備聯網的通訊總線端子。
四、GST-DH9000壁掛式電氣火災監控設備布線要求
1、探測器總線接口：采用 ZR-RVS雙絞線，截面積不小于 1.0 mm 2；長度小于 1500米；
2、報警信號輸出接口：采用 ZR-BV線，截面積不小于 1.0 mm 2；
3、RS232接口：隨主機提供，長度小于 15m；
4、電氣火災監控設備聯網 485接口：采用 ZR-RVVPS雙絞線，截面積不小于 1.0 mm 2；長度小于1000米。
