DH-GSTN5300/22F 剩余電流式電氣火災監控探測器

作者:億杰消防 點擊: 次 發布時間 2018-08-07 17:26

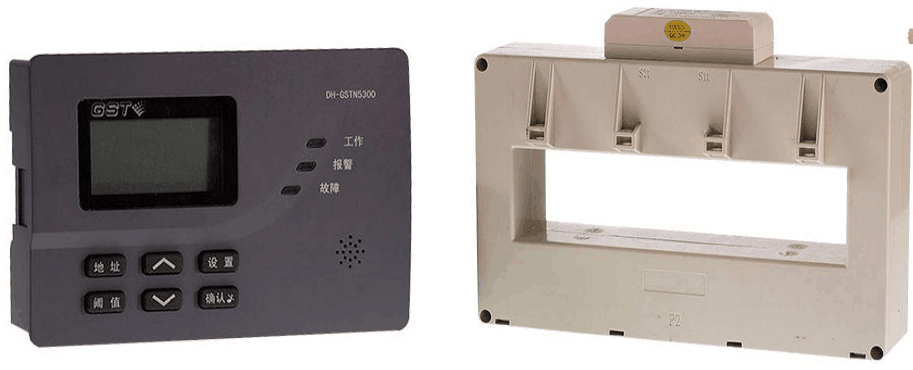

　　DH-GSTN5300/22F剩余電流式電氣火災監控探測器：分體式單路探測器，液晶顯示，包含處理模塊和零序電流互感器兩部分，適合于額定電流為400A以內銅排或1250A電纜的剩余電流檢測。



　　一、DH-GSTN5300/22F剩余電流式電氣火災監控探測器概述



　　DH-GSTN5300/22F剩余電流式電氣火災監控探測器由信號處理模塊和剩余電流傳感器兩部分構成，為分體式單路探測器，剩余電流傳感器為閉口方孔型，適用于對各級保護對象的配電室低壓輸出側或配電柜、總配電箱、一二級配電箱等處供電線路的剩余電流的實時監測。



　　二、DH-GSTN5300/22F電氣火災監控探測器產品參數



　　型號：DH-GSTN5300/22F



　　工作電壓：總線24V,無極性



　　工作電流：<DC3mA



　　剩余電流報警設定值：50mA到1000mA(步進1mA)



　　主回路電流：0A~2000A



　　主回路電壓：<AC660V



　　報警響應時間：≤30s



　　輸出觸點容量：1A/125VAC,2A/30VDC



　　環境溫度：-10℃~+60℃



　　相對濕度：≤95%,不凝露



　　海拔：<3000m



　　外殼防護等級：IP30



　　執行標準：GB14287.2-2005



　　三、DH-GSTN5300/22F探測器所接傳感器技術參數



　　傳感器型號：GSTZCT-22F



　　穿線孔徑(mm)：225*56



　　--大主回路電流(A)：400A銅牌，1250A電纜



　　外形尺寸(mm)：279*195*83



　　安裝尺寸(mm)：273*75*7



　　安裝螺紋規格：M5

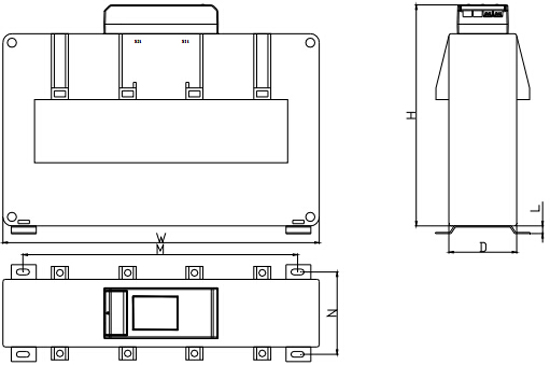

　　四、DH-GSTN5300/22F探測器傳感器外形示意圖
